HGPower из Китая: надежно и недорого
Компания Changzhou Hongguang Electron Co., Ltd. (далее - по торговой марке, HGPower) была основана в 1998 году на базе Chang Zhou Hong Guang Radio Factory путем преобразования в акционерное общество. Компания имеет подтверженное швейцарской компанией SGS соответствие стандартам ISO 9001 и 14001, а основные ее изделия прошли сертификацию на знаки соответствия китайской системы сертификации (CCC), американского стандарта для продукции гражданского назначения ANSI/UL 60065 и канадских стандартов по безопасности CSA-C22.2 No.1, CSA-C13.2 No.1 (UL), директивам Евросоюза EN55022, EN6100-3-2,3. 73/23 ЕЕС (CE) , Германской системы стандартизации TUF (GS), а также требованиям американской федеральной комиссии по связи (FCC).
Производственные мощности компании, на которых трудятся более 500 человек, позволяют производить до 2 млн. изделий в месяц [1].
Продукция компании - источники питания для светодиодов, зарядные устройства, источники питания промышленного назначения в металлических корпусах, настольные и сетевые адаптеры; источники питания, предназначенные для крепления на ДИН-рейку, одноплатные источники питания для LCD-телевизоров и DVD-плееров, модульные источники питания и DC/DC-преобразователи. Компания также выпускает линейные источники питания. Продукция компании используется в аппаратуре связи, бытовых электроприборах, промышленном оборудовании и других областях.
Сетевые адаптеры
Сетевые адаптеры компании представлены практически полным набором выходных напряжений и мощностей. Адаптеры рассчитаны на универсальное питание от 100 до 240 В и частоты питающей сети от 47 до 63 Гц, что в сочетании с набором сетевых вилок, соответствующих американским, европейским и южно-азиатским стандартам, открывает возможности их использования в любой части нашей планеты. Все адаптеры снабжены системами защиты от бросков входного напряжения, перегрева и короткого замыкания.
С точки зрения защиты изоляция корпусов испытывается на пробивное напряжение 3 кВ, при этом ток утечки на корпус не превышает 2 мА.
Диапазон рабочих температур адаптеров - от 0 до 40°С при относительной влажности от 5 до 95% без конденсации влаги. В рабочем состоянии адаптеры выдерживают вибрацию в диапазоне от 5 до 500 Гц амплитудой 0,5g и 1,5g в транспортной таре, и до шести падений с высоты 30 см в рабочем состоянии.
Средняя наработка до отказа, подтверженная стендовыми испытаниями, насчитывает не менее 50000 часов для всех моделей. В течении 1000 часов работы допускается уход не более 0,5% от номинального выходного напряжения.
В таблице 1 представлен диапазон напряжений и токов сетевых адаптеров, а также их габариты и некоторые другие параметры, отличающиеся от изделия к изделию. Точность установки номинального выходного напряжения составляет ±3%. Адаптеры, выходное напряжение которых имеет отрицательную полярность (по внутреннему контакту выходного разъема), в таблицах отмечены знаком «*».
Таблица 1. Сетевые адаптеры HGPower| Наименование | Выходное напряжение, В | Ток нагрузки, А | Пульсации, мВ | КПД, % | Размеры,мм |
|---|---|---|---|---|---|
| ADPV68F-HGP04A04* | 4 | 1 | <80 | 63 | 66x27x36 |
| ADPV200-HGP05A45* | 4,5 | 1,2 | <100 | 66 | 67x43x23 |
| ADPV25C-HGP-AD12A05 | 5 | 2,5 | <100 | 77 | 78x54x34 |
| ADPV28A-HGP7.5A05 | 5 | 2,5 | <200 | 70 | 73x33x52 |
| ADPV29A-HGP20A05 | 5 | 5 | <200 | 82 | 91x60x54 |
| ADPV62D-HGP08A05 | 5 | 1,5 | <100 | 70 | 74x47x30 |
| ADPV62E-HGP10A05 | 5 | 2 | <100 | 70 | 74x47x30 |
| ADPV63E-HGP12A05 | 5 | 2,5 | <150 | 70 | 73x33x52 |
| ADPV65E-HGP03A05* | 5 | 0,65 | <100 | 62 | 61x20x28 |
| ADPV68E-HGP04A05 | 5 | 0,8 | <80 | 63 | 66x27x36 |
| ADPV69D-HGP08A0 | 5 | 1,5 | <100 | 70 | 75x29x42 |
| ADPV69E-HGP10A05 | 5 | 2 | <100 | 70 | 75x29x42 |
| ADPV300-HGP05A05* | 5 | 1 | <100 | 66 | 67x43x23 |
| ADPV12-5-HGP-AD20A05 | 5 | 4 | <100 | 80 | 93x40x28 |
| ADPV18E-HGP-AD15A05 | 5 | 3 | <300 | 76 | 94x45x30 |
| ADPV58E-HGP-AD25A05 | 5 | 5 | <80 | 79…85 | 120x55x30 |
| ADPV60D-HGP08A05 | 5 | 1,5 | <100 | 70 | 65x52x29 |
| ADPV60E-HGP10A05 | 5 | 2 | <100 | 70 | 65x52x29 |
| ADPV66D-HGP08A05 | 5 | 1,5 | <100 | 70 | 77,5x46x28 |
| ADPV66E-HGP10A05 | 5 | 2 | <100 | 70 | 77,5x46x28 |
| ADPV160A-HGP-AD25A25 | 5 | 5 | <120 | 85 | 98x42x30 |
| ADPV63C-HGP15A06 | 6 | 2,5 | <150 | 70 | 73x33x52 |
| ADPV65C-HGP03A06* | 6 | 0,55 | <100 | 62 | 61x20x28 |
| ADPV68D-HGP04A06* | 6 | 0,66 | <80 | 63 | 66x27x36 |
| ADPV69C-HGP10A06 | 6 | 1,8 | <100 | 70 | 75x29x42 |
| ADPV100-HGP06A06* | 6 | 1 | <100 | 66 | 67x43x23 |
| ADPV10-HGP-AD13A06 | 6 | 2,2 | <100 | 76& | 112x45x31 |
| ADPV18G-HGP-AD17A06 | 6 | 2,8 | <160 | 76 | 94x45x30 |
| ADPV60C-HGP08A06 | 6 | 1,5 | <100 | 70 | 65x52x29 |
| ADPV66C-HGP10A06 | 6 | 1,8 | <100 | 70 | 77,5x46x28 |
| ADPV68C-HGP04A07* | 7 | 0,56 | <100 | 63 | 66x27x36 |
| ADPV63MHGP12A075 | 7,5 | 1,5 | <120 | 70 | 73x33x52 |
| ADPV60P- HGP08A75 | 7,5 | 1 | <100 | 70 | 65x52x29 |
| ADPV18H-HGP-AD21A8.2 | 8,2 | 2,5 | <300 | 76 | 94x45x30 |
| ADPV25A-HGP-AD16A09 | 9 | 1,8 | <200 | 77 | 78x54x34 |
| ADPV26A-HGP-AD20A09 | 9 | 2,2 | <200 | 77 | 78x54x34 |
| ADPV28B-HGP18A09 | 9 | 1,8 | <240 | 70 | 73x33x52 |
| ADPV29B-HGP27A09 | 9 | 3,6 | <150 | 82 | 91x60x54 |
| ADPV62B-HGP10A09 | 9 | 1,2 | <120 | 70 | 74x47x30 |
| ADPV63B-HGP16A09 | 9 | 1,8 | <120 | 70 | 73x33x52 |
| ADPV65B-HGP03A09* | 9 | 0,36 | <100 | 62 | 61x20x28 |
| ADPV68B-HGP04A09* | 9 | 0,44 | <100 | 63 | 66x27x36 |
| ADPV69B-HGP10A09 | 9 | 1,2 | <120 | 70 | 75x29x42 |
| ADPV400 -HGP05A09* | 9 | 0,6 | <120 | 66 | 67x43x23 |
| ADPV08-HGPAD20A09 | 9 | 2,2 | <160 | 76& | 112x45x31 |
| ADPV18A-HGP-AD20A09 | 9 | 2,2 | <200 | 76 | 94x45x30 |
| ADPV60B-HGP08A09 | 9 | 1 | <120 | 70 | 65x52x29 |
| ADPV66B-HGP10A09 | 9 | 1,2 | <120 | 70 | 77,5x46x28 |
| ADPV25B-HGP-AD18A12 | 12 | 1,5 | <250 | 77 | 78x54x34 |
| ADPV26B-HGP-AD24A12 | 12 | 2 | <300 | 77 | 78x54x34 |
| ADPV28C-HGP18A12 | 12 | 1,5 | <240 | 70 | 73x33x52 |
| ADPV29C-HGP30A12 | 12 | 3 | <150 | 82 | 91x60x54 |
| ADPV62A-HGP12A12 | 12 | 1 | <150 | 70 | 74x47x30 |
| ADPV62C-HGP10A06 | 12 | 1,8 | <100 | 70 | 74x47x30 |
| ADPV63A-HGP18A12 | 12 | 1,5 | <120 | 70 | 73x33x52 |
| ADPV65A-HGP03A12* | 12 | 0,3 | <100 | 62 | 61x20x28 |
| ADPV68A-HGP04A12* | 12 | 0,34 | <120 | 63 | 66x27x36 |
| ADPV69A-HGP12A12 | 12 | 1 | <150 | 70 | 75x29x42 |
| ADPV500 -HGP05A12* | 12 | 0,45 | <150 | 66 | 67x43x23 |
| ADPV10-HGP-AD24A12 | 12 | 2 | <200 | 76& | 112x45x31 |
| ADPV12-12-HGP-AD30A12 | 12 | 2,5 | <200 | 80 | 93x40x28 |
| ADPV16A-HGP-AD36A12 | 12 | 3 | <300 | 80 | 93x40x28 |
| ADPV18B-HGP-AD18A12 | 12 | 1,5 | <300 | 76 | 94x45x30 |
| ADPV20А-HGP-AD58A12 | 12 | 4,8 | <240 | 85 | 106x56x36 |
| ADPV32C-HGP-AD120A12 | 12 | 10 | <200 | 85 | 106x56x36 |
| ADPV58A-HGP-AD48A12 | 12 | 4 | <150 | 79…85 | 120x55x30 |
| ADPV60A-HGP08A12 | 12 | 1 | <150 | 70 | 65x52x29 |
| ADPV66A-HGP12A12 | 12 | 1 | <150 | 70 | 77,5x46x28 |
| ADPV88A-HGP-AD84A12 | 12 | 7 | <150 | 85 | 132x60x35.5 |
| ADPV160B-HGP-AD54A12 | 12 | 4,5 | <150 | 85 | 98x42x30 |
| ADPV180C | 12 | 5 | <250 | >85 | 120*55*30 |
| ADPV180C2 | 12 | 4 | <250 | >85 | 120*55*30 |
| ADPV1808C 1 | 12 | 10 | <250 | >85 | 161*70*36 |
| ADPV18C-HGP-AD21A13.8 | 13,8 | 1,5 | <300 | 76 | 94x45x30 |
| ADPV1808E | 13,8 | 8,68 | <250 | >85 | 161*70*36 |
| ADPV58K-HGP-AD48A14 | 14 | 3,4 | <150 | 79…85 | 120x55x30 |
| ADPV60K- HGP11A14 | 14,2 | 0,75 | <150 | 70 | 65x52x29 |
| ADPV63FHGP15A15 | 15 | 1 | <150 | 70 | 73x33x52 |
| ADPV32B-HGP-AD120A15 | 15 | 8 | <250 | 85 | 106x56x36 |
| ADPV88B-HGP-AD80A15 | 15 | 6 | <250 | 85 | 132x60x35.5 |
| ADPV1808F | 15 | 8 | <250 | >85 | 161*70*36 |
| ADPV29D-HGP30A24 | 16 | 1,8 | <220 | 82 | 91x60x54 |
| ADPV18F-HGP-AD24A16 | 16 | 1,5 | <300 | 76 | 94x45x30 |
| ADPV58G-HGP-AD48A16 | 16 | 3 | <150 | 79…85 | 120x55x30 |
| ADPV60F- HGP16A16 | 16 | 1 | <150 | 70 | 65x52x29 |
| ADPV88C-HGP-AD90A16 | 16 | 5,6 | <300 | 85 | 132x60x35.5 |
| ADPV160C-HGP-AD65A16 | 16 | 4 | <200 | 85 | 98x42x30 |
| ADPV88D-HGP-AD90A18 | 18 | 5 | <300 | 85 | 132x60x35.5 |
| ADPV88E-HGP-AD90A19 | 19 | 4,7 | <300 | 85 | 132x60x35.5 |
| ADPV160D-HGP-AD66A19 | 19 | 3,4 | <200 | 85 | 98x42x30 |
| ADPV1808I | 19 | 6,3 | <250 | >85 | 161*70*36 |
| ADPV58B-HGP-AD48A20 | 20 | 2,4 | <200 | 79…85 | 120x55x30 |
| ADPV88F-HGP-AD90A20 | 20 | 4,5 | <300 | 85 | 132x60x35.5 |
| ADPV88G-HGP-AD88A22 | 22 | 4 | <300 | 85 | 132x60x35.5 |
| ADPV28D-HGP18A24 | 24 | 0,75 | <240 | 70 | 73x33x52 |
| ADPV29G-HGP30A16 | 24 | 1,5 | <200 | 82 | 91x60x54 |
| ADPV62F-HGP10A24 | 24 | 0,4 | <200 | 70 | 74x47x30 |
| ADPV63D-HGP15A24 | 24 | 0,75 | <150 | 70 | 73x33x52 |
| ADPV10B-HGPAD24A24 | 24 | 1 | <300 | 76 | 112x45x31 |
| ADPV12-24-HGPAD30A24 | 24 | 1,25 | <300 | 80 | 93x40x28 |
| ADPV16B-HGP-AD36A24 | 24 | 1,7 | <400 | 80 | 93x40x28 |
| ADPV18D-HGP-AD17A24 | 24 | 0,7 | <400 | 76 | 94x45x30 |
| ADPV20B-HGP-AD60A24 | 24 | 2,5 | <350 | 85 | 106x56x36 |
| ADPV32-HGP-AD144A24 | 24 | 6 | <300 | 85 | 106x56x36 |
| ADPV58C-HGP-AD48A24 | 24 | 2 | <200 | 79…85 | 120x55x30 |
| ADPV60H- HGP16A24 | 24 | 0,65 | <200 | 70 | 65x52x29 |
| ADPV66F-HGP10A24 | 24 | 0,4 | <200 | 70 | 77,5x46x28 |
| ADPV88H-HGP-AD90A24 | 24 | 3,75 | <300 | 85 | 132x60x35.5 |
| ADPV160E-HGP-AD65A24 | 24 | 2,7 | <250 | 85 | 98x42x30 |
| ADPV180D | 24 | 2,5 | <250 | >85 | 120*55*30 |
| ADPV1808D | 24 | 5 | <250 | >85 | 161*70*36 |
| ADPV58D-HGP-AD48A30 | 30 | 1,6 | <300 | 79…85 | 120x55x30 |
| ADPV88I-HGP-AD90A30 | 30 | 3 | <300 | 85 | 132x60x35.5 |
| ADPV16C-HGP-AD40A48 | 48 | 0,83 | <500 | 80 | 93x40x28 |
| ADPV20C-HGP-AD60A48 | 48 | 1,25 | <500 | 85 | 106x56x36 |
| ADPV58F-HGP-AD48A48 | 48 | 1 | <200 | 79…85 | 120x55x30 |
| ADPV88J-HGP-AD96A48 | 48 | 2 | <300 | 85 | 132x60x35.5 |
| ADPV160F-HGPAD66A48 | 48 | 1,36 | <300 | 85 | 98x42x30 |
| ADPV180D2 | 48 | 1,26 | <250 | >85 | 120*55*30 |
Адаптеры соответствуют классу II по стандартам безопасности CSA C22.2, классу B по FCC и EN55022. В части электромагнитной совместимости адаптеры отвечают требованиям класса В по EN 55022, , EN 6100-3-2.3 и требованиям FCC части 15.
Корпуса адаптеров цельнолитые, выполнены из пластика АВС и вполне узнаваемы по форме. В корпусах одного форм-фактора выполнены различные варианты сетевых вилок. Рисунок 1 дает представление о внешнем виде выпускаемых серий.

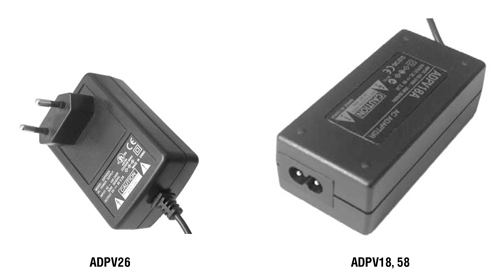

Рис. 1. Внешний вид сетевых адаптеров HGPower
Основная область применения адаптеров - бытовые устройства: радиоприемники, проигрыватели DVD- и CD-дисков, магнитолы, ноутбуки, игровые приставки и офисная оргтехника: принтеры, телефоны, факсы, сканеры, копиры, МФУ.
Импульсные источники питания
для монтажа на DIN-рейку
Допустимое значение входного напряжения этих ИП - от 100 до 240 В, тока - 2,5 А при диапазоне частот сети от 47 до 63 Гц. Пусковой ток при холодном старте и температуре окружающей среды 25°С не превышает 20 А (при входном напряжении 115 В) и 40 А (при входном напряжении 230 В переменного тока). Ток утечки - не более 1,5 мА.
Выходные параметры моделей данной серии приведены в таблице 2.
Таблица 2. Выходные параметры моделей для монтажа на DIN-рейку| Наименование | Выходное напряжение, В | Выходной ток, А | Пульсации и шумы, мВ | КПД, % | Размеры, мм |
|---|---|---|---|---|---|
| HGDR-30A05 | 5 | 6 | 100 | ≥76 | 91x91x56 |
| HGDR-50A12 | 12 | 4 | 100 | ≥76 | 91x91x56 |
| HGDR-50A24 | 24 | 2 | 100 | ≥76 | 91x91x56 |
Серия (рисунок 2) отличается высоким КПД (более 76% при номинальной мощности), работает в диапазоне окружающих температур от 0 до 50°С и влажности до 95% при условии отсутствия конденсации влаги. Серию также отличает высокая надежность - среднее время наработки до отказа составляет 100 тысяч часов.

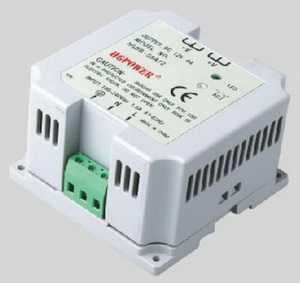

Рис. 2. Источник питания серии HGDR
Источники имеют встроенные системы защиты от превышения входного напряжения, короткого замыкания и перегрузки, а также перегрева.
Источники выполнены в корпусах из пластика АВС. Изоляция корпусов обеспечивает защиту от пробоя напряжением до полутора киловольт переменного тока.
Основная сфера применения - питание низковольтной аппаратуры связи и телемеханики, датчиков и микроконтроллеров в шкафах и стойках.
Модели имеют сертификаты безопасности на соответствие СЕ и ССС.
Производственные мощности компании позволяют выпускать до 800000 изделий в месяц.
Модульные серии HGP-MK-A и HGP-MK-B
В линейке продуктов компании имеются источники питания модульной конструкции, предназначенные для монтажа на плату. Источники серии МК-А работают в диапазоне входных напряжений от 100 до 240 В переменного тока частотой от 47 до 63 Гц, а МК-В - в диапазоне входных напряжений от 85 до 264 В. Обе серии потребляют ток до 2,5 А, ток утечки не превышает 0,5 мА. Пусковой ток при температуре 25°С не превышает 30 А.
Выходные напряжения и токи различных моделей семейства приведены в таблице 3.
Таблица 3. Выходные параметры модульных блоков питания| Наименование | Выходное напряжение, В | Выходной ток, мА | Пульсации, мВ | КПД, % | Размеры, мм |
|---|---|---|---|---|---|
| HGP-MK-A03 | 3,3 | 1180 | 150 | ≥75 | 44,5x34,5x17,5 |
| HGP-MK-A05 | 5 | 780 | 150 | ≥80 | 44,5x34,5x17,5 |
| HGP-MK-A09 | 9 | 430 | 150 | ≥80 | 44,5x34,5x17,5 |
| HGP-MK-A12 | 12 | 320 | 150 | ≥80 | 44,5x34,5x17,5 |
| HGP-MK-A15 | 15 | 260 | 150 | ≥80 | 44,5x34,5x17,5 |
| HGP-MK-A20 | 20 | 195 | 150 | ≥80 | 44,5x34,5x17,5 |
| HGP-MK-A24 | 24 | 160 | 150 | ≥80 | 44,5x34,5x17,5 |
| HGP-MK-B05 | 5 | 3000 | 150 | ≥80 | 68x52x31 |
| HGP-MK-B09 | 9 | 2200 | 150 | ≥80 | 68x52x31 |
| HGP-MK-B12 | 12 | 2000 | 150 | ≥80 | 68x52x31 |
| HGP-MK-B15 | 15 | 1500 | 150 | ≥80 | 68x52x31 |
| HGP-MK-B20 | 20 | 1100 | 150 | ≥80 | 68x52x31 |
| HGP-MK-B24 | 24 | 1000 | 150 | ≥80 | 68x52x31 |
В источниках имеются системы защиты от короткого замыкания, перенапряжения и перегрева. Источники предназначены для работы в диапазоне окружающих температур от -20 до 50°С и влажности до 85% без конденсации влаги. Среднее время наработки до отказа составляет 50 тысяч часов в условиях полной нагрузки при окружающей температуре 25°С.
Все источники имеют встроенные входные фильтры.
На рисунке 3 представлен внешний вид источников питания.

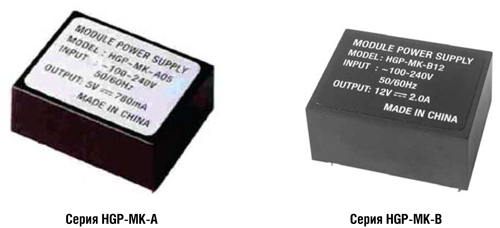

Рис. 3. Модульные источники питания серии HGP от HGPower
Источники выполнены в корпусах из пластика АВС.
Изоляция источников выдерживает напряжение до 3 кВ в течение 10 сек.
Источники прошли сертификацию на знаки соответствия ССС и СЕ.
Заключение
В статье рассмотрена только часть ассортимента источников, выпускаемых компанией HGPower. Помимо сетевых адаптеров для питания бытовой и оргтехники, источников питания для телекоммуникационной аппаратуры, предназначенных для размещения в шкафах и стойках, и модульных блоков питания как элементов радиоэлектронной аппаратуры, предлагаются источники питания для светодиодов, применяемые как в осветительной аппаратуре, так и для подсветки ЖК экранов. Компанией предлагаются также зарядные устройства для автомобильных аккумуляторов, блоки питания в металлических корпусах для промышленных применений. Более подробная информация - на сайте компании КОМПЭЛ http://www.compel.ru/.
Литература
1. Сайт компании http://www.hgpower.net/.
Получение технической информации, заказ образцов, поставка - e-mail: [email protected]
