Модули ZigBee от STMicroelectronics

Модули SPZB250 и SPZB260 представляют собой оптимизированное по стоимости и энергопотреблению законченное решение, которое позволяет разработчикам добавить функции беспроводной связи практически к любым электронным устройствам. Ключевые области применения - датчики, системы дистанционного управления, сетевые шлюзы и т.п. Исключая необходимость ведения долгих и затратных разработок в области беспроводной связи, модули позволяют упростить проектирование устройств и сократить время выхода изделия на рынок, что немаловажно в этой динамично развивающейся отрасли.

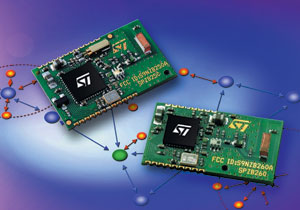

Изделие включает в себя радиочасть, минимальный набор пассивных компонентов и антенну, все это в формате компактного встраиваемого модуля. Основа модуля - либо система на кристалле SN250 (с интегрированным микроконтроллером), либо сетевой ZigBee/802.15.4-сопроцессор SN260 (для использования с внешним микроконтроллером). Оба чипа включают в себя ZigBee-стэк EmberZNet (от компании Ember) позволяющий создать устойчивую и надежную сеть с мэш-топологией для любых типов устройств. Внешний вид устройств показан на рис. 1, блок-схемы - на рис. 2.

Рис. 2. Блок-схемы модулей SPZB250 и SPZB260

Основные характеристики:

• Всемирная совместимость в диапазоне 2,4 ГГц,
• Компактный размер и низкое потребление,
• Встроенный генератор и антенна,
• Выходная мощность 3 дБм (5 дБм в режиме Boost Mode),
• Общее питание (диапазон от 2,1 В до 3,6 В),
• Совместимость со стандартами FCC и CE,
• Температурный диапазон: от -40 до 85°C,
• Для SPZB250 - поддержка 17 GPIO с выбором между UART, I²C, SPI, ADC.

Ключевые особенности:

• Модули полностью перепрограммируемые,
• SPZB260 позволяет использовать любой микроконтроллер (от 8 до 32 бит) в зависимости от требований приложения и удобства использования средств разработки,
• SPZB250 предоставляет законченное беспроводное решение для ZigBee-сетей, способное работать как координатор, роутер или конечное устройство. Широкий спектр поддерживаемых интерфейсов ввода/вывода позволяет сопрягать модуль с любыми датчиками и периферийными устройствами.

Типовые приложения

Технология ZigBee находит применение в таких областях, как:

• Сети беспроводных датчиков,
• Дистанционное управление,
• Охранные системы,
• «Умный дом»,
• Медицинское, спортивное оборудование,
• Активные RFID-метки,
• Технология M2M.

Средства разработки

Продукт полностью совместим со средствами разработки и отладки компании Ember.

Коды для заказа модулей представлены в табл. 1.
